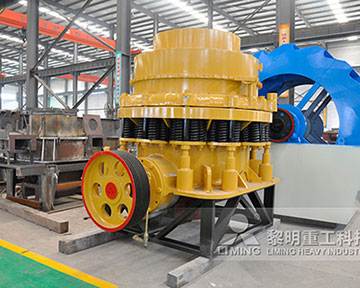

CS圆锥破碎机

CS圆锥破碎机以其优异的性能、可靠的质量和高性价比赢得用户的信任,是传统圆锥破碎机的理想替代产品。广泛应用于建筑碎石、机制砂生产流程中,好别是破碎玄武岩等坚硬物料时,不仅效率高、生产成本低,而且破碎产品的粒型好、砂石骨料品质高。能够细碎、中碎、粗碎石灰石、花岗岩、河卵石、铁矿石等岩石矿石物料。与同类型的弹簧圆锥破碎机相比,具有更高的性能和生产能力。

应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

物 料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

产品优势

01 /  层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。

02 /  大直径主轴和重型化主机架,了设备坚固耐用,运行可靠。

03 /  所有部件均能从上部或侧面拆装,方便定锥和动锥总成的拆卸。

04 /  与同类型的弹簧圆锥破碎机相比,具有更高的性能和生产能力。

05 /  优化腔型、合理速度和冲程相结合,性能稳定可靠,生产能力提高,生产成本降低。

06 /  多点控制的立稀油润滑系统,可确保轴承润滑的双重保护。过铁保护装置和自动控制系统,可实现自动保护。

07 /  运用层压破碎原理,立方体成品增多,粒度均匀,级配合理。

08 /  液压清腔系统可迅速清理破碎腔,大大减少了停机时间。

09 /  由于生产能力大,可靠性高,维修方便,大大降低了生产成本。

工作原理

CS圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度经下部排出。

技术参数

型号 动锥直径 腔型 给矿口尺寸 出料尺寸
(mm)
处理能力
(ton/hour)
主轴转速
(r/min)
功率
(kw)
重量
(t)
外形尺寸
(mm)
闭口边
(mm)
开口边
(mm)
CS75B 900(3') 细型 83 102 9-22 45-91 580 75 15 2821×1880×2164
粗型 159 175 13-38 59-163
CS110B 1200(4') 细型 127 131 9-31 63-188 485 110 20 2821×1974×2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160B 1295(4?') 细型 109 137 13-31 109-181 485 185 27 2800×2342×2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS240B 1650(5') 细型 188 209 16-38 181-327 485 240 55 3911×2870×3771
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CS315B 2134(7') 细型 253 278 19-38 381-726 435 315 110 4613×3251×4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270
